发表18 分钟读完 (大约2707个字)

在Kubernetes中创建自托管GitHub Actions Runner

GitHub Actions 是一个持续集成和交付 (CI/CD) 平台，利用工作流（Workflow）可以创建自动化构建、测试和部署管道。GitHub Actions不仅限于构建CI/CD工作流，它可以定义任意的工作流完成某个自动化的功能， 例如，定义一个工作流，当代码仓库中有新的问题创建时自动添加适当的标签。GitHub Action Runner是执行工作流的组件。本文介绍了利用开源项目Actions Runner Controller在Kubernetes中部署和管理自托管的容器版本的GitHub Action Runner。

GitHub Action

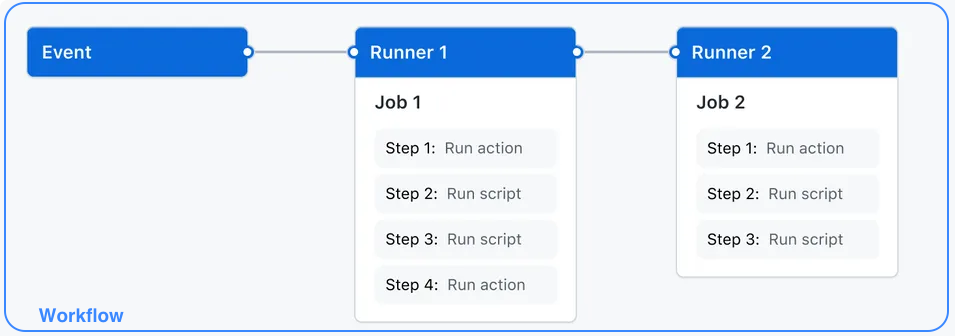

下图是GitHub Actions概念或组件：

  • Workflow（工作流）是一个可配置的自动化过程，它由一个或多个Job（作业）组成。
  • Event（事件）是代码仓库中触发工作流的特定活动。
  • Job（作业）是一组步骤的组合，运行在同一个GitHub Action Runner上。
  • Action（动作）由Job中的步骤调用。GitHub Actions提供了很多开箱即用的Actions，用户也可以封装一些通用的actions供组织使用。
  • GitHub Action Runner是在工作流被触发时执行工作流的组件。一个GitHub Action Runner一次可以执行一个作业，当Job结束后，Runner会重启恢复到干净的状态。GitHub提供了一些缺省的Runners供公共仓库免费使用，而私有仓库则需要付费使用（GitHub为付费用户提供了一定的免费使用额度，详细可以参考GitHub Actions的计费）。替代方案就是自己部署GitHub Action Runner。

Actions Runner Controller

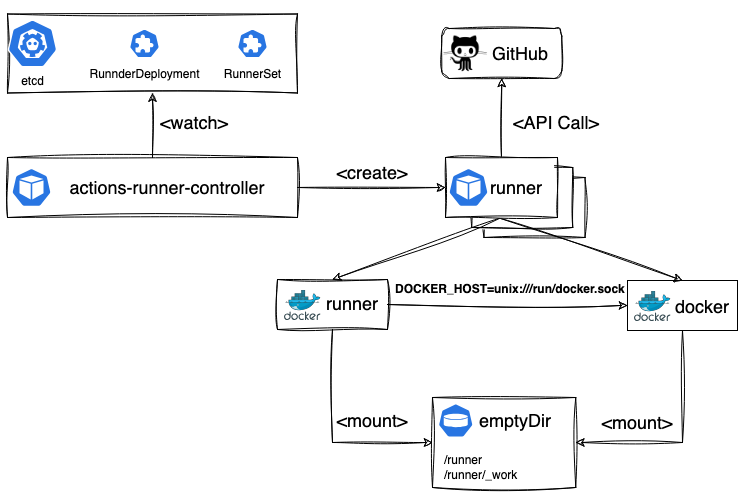

GitHub的官网只提供了在虚拟机中部署自托管的GitHub Action Runner的文档，但是随着云原生技术和Kubernetes的发展，越来越多的CI/CD系统逐渐容器化并运行在Kubernetes平台中，从而使系统本身变得更具弹性和韧性，比如Jenkins的agent。GitHub Action Runner也支持通过容器运行在Kubernetes平台中，Actions Runner Controller是一个自定义的Kubernetes Operator，通过声明式的方式来定义、创建、配置和管理运行在Kubernetes中的GitHub Action Runner，具体架构如下图：

安装Actions Runner Controller

推荐使用Helm的方式安装Actions Runner Controller，因为Actions Runner Controller的Helm Chart提供了丰富的模板参数用来定制安装。

设置GitHub API认证

本文选择PAT（Personal Access Token，个人访问令牌）的方式认证GitHub API。

另一种认证方式为GitHub App，两种认证方式的区别以及配置GitHub App认证可以参考Authenticating to the GitHub API。

点击创建PAT，并参考以下不同级别的Runner所需要的权限创建PAT：

代码仓库级别的Runner需要的权限

  • repo (Full control)

组织(org)级别的Runner需要的权限

  • repo (Full control)
  • admin:org (Full control)
  • admin:public_key (read:public_key)
  • admin:repo_hook (read:repo_hook)
  • admin:org_hook (Full control)
  • notifications (Full control)
  • workflow (Full control)

企业级别的Runners需要的权限

  • admin:enterprise (manage_runners:enterprise)

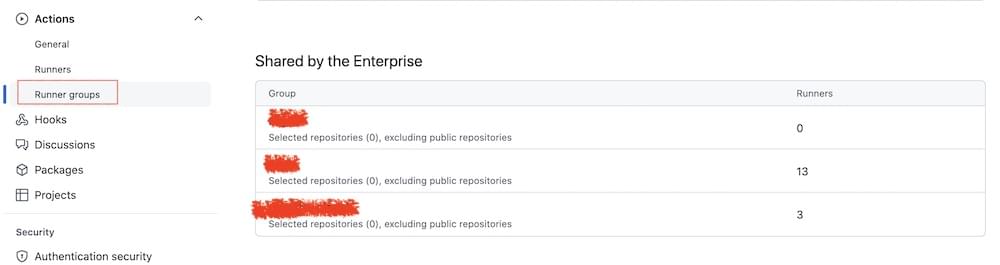

当您部署企业Runner时，它们将获得对GitHub组织（Org）的访问权限，但是，默认情况下不允许访问代码仓库本身。 每个GitHub组织（Org）都必须允许在代码仓库中使用企业> Runner Group作为初始的一次性配置步骤，这只需要完成一次，之后对于该Runner Group来说是永久性的。

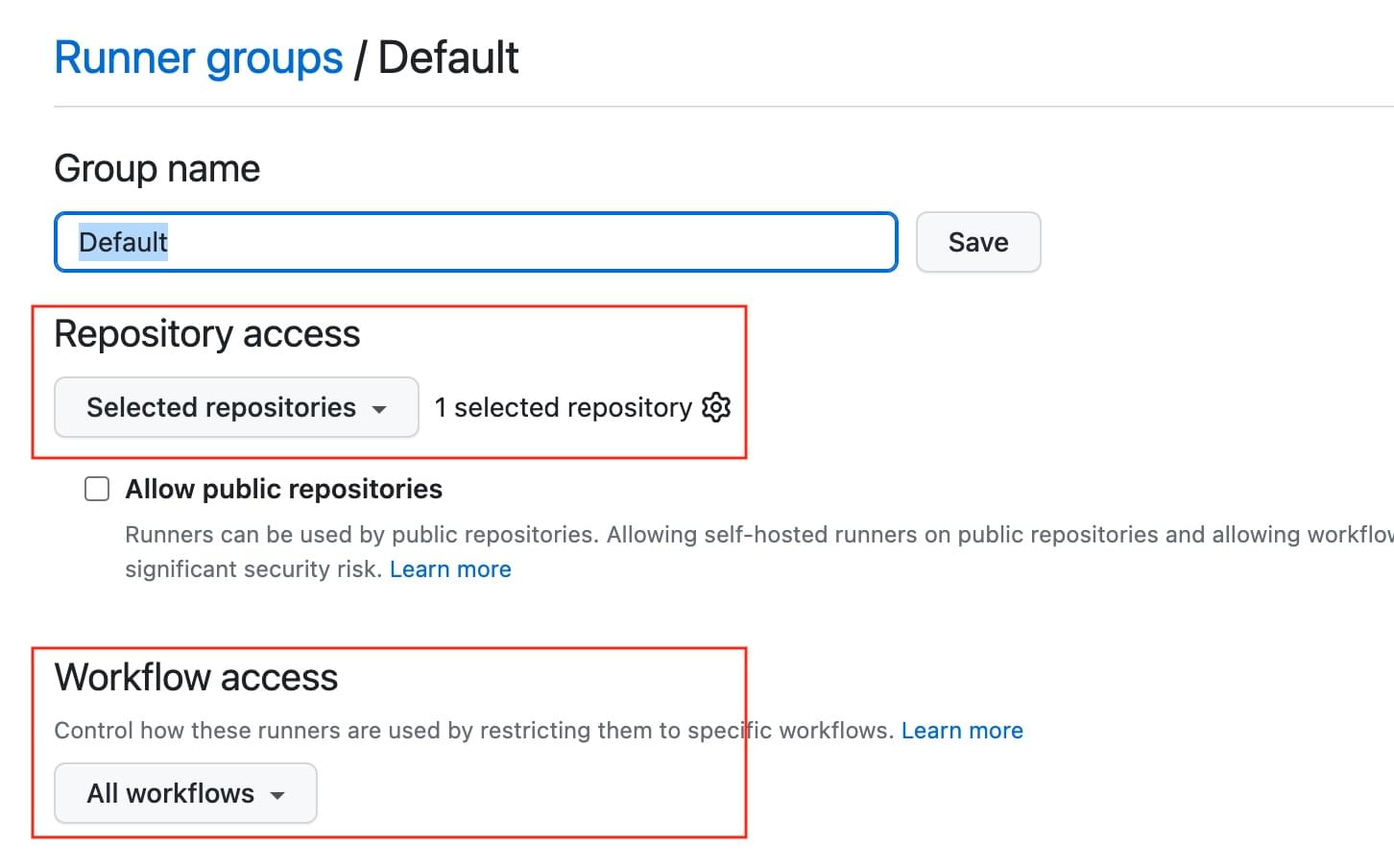

组织和企业级别的Runner需要创建在Runner Group里，通过Runner Group对这些Runners分类和统一赋权，即哪些代码仓库和工作流可以使用这个Group里的Runners。

安装cert-manager

1
2
3
4
5
6
7
8
9
10
helm repo add jetstack https://charts.jetstack.io
helm repo update
helm upgrade -i cert-manager jetstack/cert-manager --namespace cert-manager --create-namespace --version ${CERT_MANAGER_VERSION} --set installCRDs=true
```
> Actions Runner Controller中的admission webhook需要使用cert-manager创建一个自签名的ssl证书。

## Helm方式安装Actions Runner Controller
+ 创建命名空间
  ```bash
  kubectl create ns acr-system

  • 用前面生成的PAT创建一个名为“controller-manager”的secret资源

    1
    2
    3
    kubectl create secret generic controller-manager \
        -n actions-runner-system \
        --from-literal=github_token=${GITHUB_TOKEN}

  • 添加helm chart仓库并更新

    1
    2
    helm repo add actions-runner-controller  https://github.com/actions-runner-controller/actions-runner-controller
    helm repo update

  • 安装Actions Runner Controller

    1
    2
    3
    helm upgrade -i actions-runner-controller actions-runner-controller/actions-runner-controller \
      --version ${ACTION_RUNNER_CONTROLLER_VERSION} \
      -n actions-runner-system
    • 可以执行命令 helm search repo actions-runner-controller 查询最新的helm chart版本：
    • actions runner controller缺省会监听所有命名空间中的Runner CRD资源。可以通过添加选项--set=scope.singleNamespace=true只关注actions runner controller所在的命名空间的runner资源。

降低Docker Hub限流的影响

从2020年11月20日开始，Docker Hub对匿名和免费认证的使用开始了限流措施。匿名和免费Docker Hub 用户每六小时只能发出 100 和 200 个容器映像拉取请求。 您可以在这里获取更多详细信息。如果部署频率不是很高，比如个人测试用，直接用上面的命令部署应该不会有问题，但是如果部署频率比较高，或者在公司内网的环境中部署，而公司的公网出口IP往往是固定的，则很有可能会触发限流导致部署失败。其中一个解决办法就是使用免费账号来拉取镜像，这样可以享受每6个小时200个容器镜像拉取请求。具体的操作步骤为：

  1. 参考创建Docker Hub账号注册一个Docker Hub免费账号
  2. 参考创建账号对应的PAT(个人访问凭证)生成一个个人访问凭证（官方推荐用个人访问凭证的方式认证Docker Hub）
  3. 如果是使用docker命令行拉取镜像，先执行下面的命令登陆Docker Hub，并且在提示密码时输入个人访问凭证
    1
    docker login --username ${DOCKER_HUB_USERNAME}
  4. 如果是Kubernetes中的部署要拉取镜像，先执行下面的命令在对应的命名空间里创建docker pull secret，并且在Pod的部署yaml文件中显式添加这个secret
    1
    2
    3
    4
    5
    kubectl create secret docker-registry image-pull-secret \
        --docker-server=docker.io\
        --docker-username=${DOCKER_HUB_USERNAME} \
        --docker-password=${DOCKER_HUB_USER_PAT} \
        -n ${NAMESPACE}

另一个解决办法就是部署一个带有proxy功能的私有镜像仓库，比如Harbor，Nexus，或者Artifactory或者，配置一个Docker Hub的代理（可以通过免费用户来认证），每次部署时通过代理来拉取docker镜像并缓存，这样可以降低因拉取重复镜像而消耗限流额度。随着时间的推移，常用的docker镜像基本上都能缓存到私有仓库里。

以上两种方式都需要我们在部署actions runner controller时配置docker pull secret用来拉取镜像，且第二种方法还需要更改镜像地址。对于Helm chart的部署方式，基本上只需要定制它的values.yaml文件即可。具体步骤如下：

  1. 执行下面命令获取Helm chart缺省的values.yaml文件

    1
    helm show values actions-runner-controller/actions-runner-controller --version ${ACTION_RUNNER_CONTROLLER_VERSION} > values.yaml

  2. 修改缺省的values.yaml文件添加docker pull secret或者更改docker镜像地址

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
      image:
        repository: "${DOCKER_HUB_PROXY_SERVER}/summerwind/actions-runner-controller"
        actionsRunnerRepositoryAndTag: "${${DOCKER_HUB_PROXY_SERVER}/summerwind/actions-runner:latest"
        dindSidecarRepositoryAndTag: "${${DOCKER_HUB_PROXY_SERVER}}/docker:dind"
        pullPolicy: IfNotPresent
        # The default image-pull secrets name for self-hosted runner container.
        # It's added to spec.ImagePullSecrets of self-hosted runner pods.
        actionsRunnerImagePullSecrets:
          - ${DOCKER_PULL_SECRET}

      imagePullSecrets:
        - name: ${DOCKER_PULL_SECRET}
      ```
      > + .image.repository是actions-runner-controller的镜像地址
      > + .image.actionsRunnerRepositoryAndTag是连接GitHub的Action Runner镜像地址
      > + .image.dindSidecarRepositoryAndTag是docker server的镜像地址（Action Runner是使用的dind的方式构建应用镜像的，所以一个Action Runner Pod会包含两个容器，一个是runner服务本身，另一个是docker服务，runner通过环境变量DOCKER_HOST引用docker服务。）
      > + image.actionsRunnerImagePullSecrets是拉取Action Runnder镜像所需要的secret
      > + .image.imagePullSecrets是拉取actions-runner-controller的镜像地址

    3. 用定制的values.yaml文件安装actions-runner-controller
      ```bash
      helm upgrade -i actions-runner-controller actions-runner-controller/actions-runner-controller \
        --version ${ACTION_RUNNER_CONTROLLER_VERSION} \
        -f values.yaml \
        -n actions-runner-system

创建GitHub Action Runners

GitHub自托管Runners可以部署在管理层次结构的各个级别

  • 代码仓库级别
  • 组织级别
  • 企业级别

Action Runner Controller提供了两种CRD资源定义Runners：

  • RunnerDeployment (类似于Kubernetes的Deployment资源，无状态)
  • RunnerSet (类似于Kubernetes的StatefulSets资源，有状态)

创建repository级别的Runner

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
cat << EOF | kubectl apply -n actions-runner-system -f -
apiVersion: actions.summerwind.dev/v1alpha1
kind: RunnerDeployment
metadata:
  name: mikesay-runner
spec:
  replicas: 2
  template:
    spec:
      volumeMounts:
      - name: docker-config
        mountPath: /home/runner/.docker
      volumes:
      - name: docker-config
        secret:
          secretName: ${DOCKER_PULL_SECRET}
          items:
          - key: .dockerconfigjson
            path: config.json
      repository: mikesay/mikesay-spikes
      labels:
        - mikesay
        - mikesay-spikes
EOF
```

> 通过volumes和volumeMounts可以将docker镜像拉取的secret配置进Runner容器，这样Runner在执行Job时也可以从私有镜像仓库拉取和上传镜像了。如果不需要，也可以不添加。

## 创建orgnization级别的Runner
```bash
cat << EOF | kubectl apply -n actions-runner-system -f -
apiVersion: actions.summerwind.dev/v1alpha1
kind: RunnerDeployment
metadata:
  name: mikesay-runner
spec:
  replicas: 1
  template:
    spec:
      volumeMounts:
      - name: docker-config
        mountPath: /home/runner/.docker
      volumes:
      - name: docker-config
        secret:
          secretName: ${DOCKER_PULL_SECRET}
          items:
          - key: .dockerconfigjson
            path: config.json
      organization: mikesay
      group: default
      labels:
        - mikesay
      env: []
EOF
```
> Runner Group用来限制对应GitHub组织里的哪些代码仓库和工作流能够使用GitHub Runners。只有升级到GitHub企业版，才能创建自定义的group，否则只能用缺省的default组。

## 使用RunnerSet创建repository级别的Runner
```bash
cat << EOF | kubectl apply -n actions-runner-system -f -
apiVersion: actions.summerwind.dev/v1alpha1
kind: RunnerSet
metadata:
  name: mikesay-mikesay-spikes-runnerset
spec:
  ephemeral: false
  persistentVolumeClaimRetentionPolicy:
    whenDeleted: Retain
    whenScaled: Retain
  replicas: 2
  repository: mikesay/mikesay-spikes
  labels:
    - mikesay
    - mikesay-spikes
  selector:
    matchLabels:
      app: mikesay
  serviceName: mikesay
  template:
    metadata:
      labels:
        app: mikesay
      name: mikerunner
    spec:
      volumeMounts:
      - name: www
        mountPath: /runner/data
      - name: docker-config
        mountPath: /home/runner/.docker
      volumes:
      - name: docker-config
        secret:
          secretName: ${DOCKER_PULL_SECRET}
          items:
          - key: .dockerconfigjson
            path: config.json
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "standard"
      resources:
        requests:
          storage: 200M
EOF
